熔融石英磚介紹與應(yīng)用
文章出處：正耐實(shí)業(yè)耐火磚廠家 /?發(fā)表時(shí)間：2019-11-13

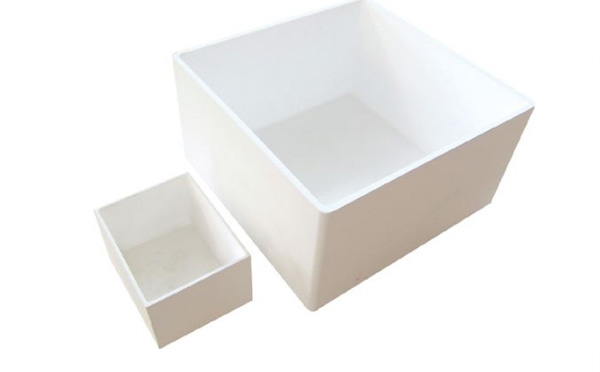

熔融石英磚是一種高精度高純度石英材料，生產(chǎn)方法為將純凈的石英砂放在電爐內(nèi)加熱到1800℃以上熔融而制成的熔融石英陀,然后經(jīng)過(guò)專(zhuān)業(yè)切割設(shè)備進(jìn)行切割，各種規(guī)格大小都可以生產(chǎn)。普通純度SiO2>99.5%。高純度SiO2≥99.99%。因玻璃體中含大量0.003-0.3mm 氣泡使光譜分散。所以呈不透明狀態(tài)。小氣泡中的氣體含有約60%CO；10%CO2；8%O2和22%N2。這對(duì)于玻璃體的隔熱性、熱穩(wěn)定性、紅外吸收與發(fā)射等將帶來(lái)有利的使用效果。 是一種高級(jí)耐火材料。
熔融石英是由高純硅質(zhì)原料熔煉后形成的無(wú)定形硅質(zhì)玻璃相材料。其主要特點(diǎn)是具有極低的線膨脹系數(shù)0.54 x 10-6℃-1(0～1000℃)，良好的抗熱震性且耐火度很高，熱導(dǎo)率低和極好的抗侵蝕性能具有耐火、耐磨、耐高溫、線膨脹系數(shù)小等特點(diǎn)，因而被用于陶瓷窯具，煉鋼工業(yè)的浸入式水口、鋼包袖磚等部位；也廣泛應(yīng)用于精密鑄造、砂輪磨料、高級(jí)玻璃制品等方面。
按照熔融石英的透明程度可分為透明熔融石英和不透明熔融石英；其中，由于成本高，透明熔融石英并不常用作耐火原料，而只是部分透明石英玻璃的下腳料才用作耐火原料。部分熔融石英可用來(lái)生產(chǎn)干式搗打料和抗熱震性良好的澆注料。透明熔融石英的SiO2含量〉99.9%，密度2.20g/cm3，熱導(dǎo)率0.992/W·（m·K)，軟化溫度1430℃；不透明熔融石英的SiO2含量〉99.5%，密度2.07～2.10g/cm3，熱導(dǎo)率0.795～0.837/W·（m·K)，軟化溫度1430～1480℃；
不透明熔融石英含有大量微小氣泡等散射質(zhì)點(diǎn)，使玻璃體呈不透明或半透明狀；通常以純凈的石英砂為原料，用炭棒電阻爐或電弧爐熔制，SiO2含量通常在99.5%以上，熱導(dǎo)率較透明熔融石英的低。
熔融石英是氧化硅（石英，硅石）的非晶態(tài)（玻璃態(tài)）。它是典型的玻璃，其原子結(jié)構(gòu)長(zhǎng)程無(wú)序。它通過(guò)三維結(jié)構(gòu)交叉鏈接提供其高使用溫度和低熱膨脹系數(shù)。將精選的優(yōu)質(zhì)硅石原料【sio2>99%】，在電弧爐或電阻爐內(nèi)熔融，熔融溫度為1695-1720℃。由于sio2熔體黏度高，在1900℃時(shí)為10的7次方Pa·s，無(wú)法用澆鑄方法成型，冷卻后為玻璃體，可作為燒成制品或不燒制品原料。
熔融石英一般作為耐火材料、陶瓷原料和玻璃原料、環(huán)氧樹(shù)脂澆注、電子密封料、電光源、醫(yī)療、鑄造、等行業(yè)的主要原料，也是油漆、涂料等化工行業(yè)的理想填充料。
主要用于砌筑用來(lái)熔制低堿硼硅酸鹽玻璃的熔爐的上部池墻等。
*本文出自：http://www.cgts.com.cn/jishu/402.html 轉(zhuǎn)載請(qǐng)注明出處。
