近些年，鋁合金型材工藝品早已變成運用更為普遍的稀有金屬原材料，因而鋁合金型材冶煉廠用熔化爐和保溫爐都是日漸增加，在鋁合金型材的冶煉全過程中，由于鋁液、熔渣及其氣體長期的高溫腐蝕，其應用的耐火澆注料毀壞經常，嚴重危害公司生產制造要求。因而，尋找高效率抗腐蝕、性能指標好的耐火澆注料勢在必行。
熔鋁爐
我企業(yè)生產制造的聚磷酸鹽融合高鋁耐火澆注料，相對密度高、耐磨性高。與傳統(tǒng)式的高鋁耐火澆注料對比，具備下列關鍵特性：
1、這款高鋁耐火澆注料選用聚磷酸鹽液體融合，根據有機化學凝聚力反映使原材料造成抗壓強度，具備硬底化快、初期抗壓強度高的優(yōu)點特性。室內溫度×3h的抗壓強度遠遠超過傳統(tǒng)式的高鋁耐火澆注料和低混凝土耐火澆注料。
2、該耐火澆注料融合劑為液體聚磷酸鹽，工程施工全過程中無需放水，防止因加水流量是多少而造成的特性誤差。在包裝時，栽培基質原材料與融合劑分離包裝，工程施工全過程中配制更加精確。
3、該耐火澆注料對鐵水、鋁合金型材水溶液常有較強的抗腐蝕特性。
4、該耐火澆注料可以非常好的與別的材料的耐火保溫材料融合，可以滿足窯爐應急快修的要求。
5、因工程施工全過程中無需放水，因而在熔爐的全過程中能夠保證迅速提溫、迅速干躁。防止了像傳統(tǒng)式混凝土融合耐火澆注料因熔爐不善而導致的一連串難題。這針對樣子弧形、過厚的工程施工體實際效果更加明顯。

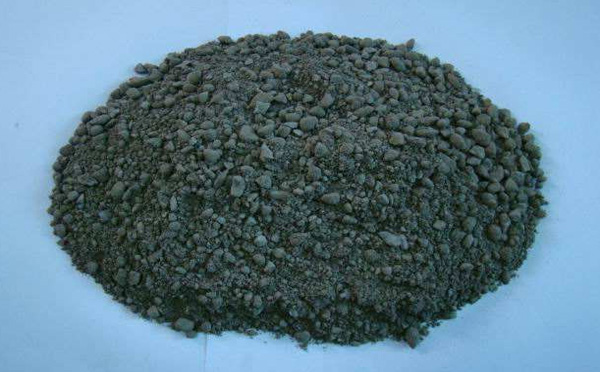

聚磷酸鹽高鋁耐火澆注料
聚磷酸鹽融合高鋁耐火澆注料的工程施工
聚磷酸鹽融合高鋁耐火澆注料與傳統(tǒng)式耐火澆注料的工程施工有挺大的不一樣，在工程施工工作中必須留意以下內容：
1、支模
支模是耐火澆注料工程施工的必需階段，聚磷酸鹽融合高鋁耐火澆注料在支模時，金屬材料模版和木制模版均可選用，金屬材料模版應用好用，但成本費較高。選用木制模版時，要留意安裝前要將潤滑液擦抹勻稱，擦下去不必要一部分，避免因潤滑液墜入爐床的表層，而危害耐火澆注料與爐墻的融合。
2、拌和
聚磷酸鹽融合高鋁耐火澆注料硬底化迅速，因而拌和時間很短，從拌和到剛開始澆筑工程施工，通常為2分鐘，超出2分鐘總有將會會危害工程施工品質。拌和工作完畢后，要將攪拌器上的耐火澆注料消除整潔，最終自來水清理。
必須留意的是：1)原材料如果剛開始拌和就不可以終止。2)在拌和全過程中原材料不可以見水，不然在中后期烤制全過程中，將會會產生崩裂。
3、澆筑
1)由于拌和后的耐火澆注料粘性十分大，流通性差，極短期內內就會剛開始硬底化。因而，拌和勻稱后要立刻澆筑在磨具中，澆入后短時間內運用震動器將其攪平。假如工程施工量大，要不斷的應用震動器，必需時選用兩部輪替應用。留意震動器的插進深度1不可以超出60mm，避免因原材料硬底化快而造成裂縫，危害工程施工品質。
2)耐火澆注料在硬底化之后出現因澎漲而往上凸起超過設計構思工程施工體高寬比的狀況，因而要在工程施工體未終凝硬底化前開展表層整修。
3)工程施工完畢后，工程施工體因原材料間化學反應迅速提溫，抗壓強度大幅度提升。升溫快得話30~60分鐘就能硬底化拆模，提溫慢得話3個鐘頭能夠拆模。應留意，硬底化時間越長拆模難度系數越大，因而要依據提溫轉變盡早拆模。
聚磷酸鹽融合高鋁耐火澆注料的應用實際效果
聚磷酸鹽融合高鋁耐火澆注料的應用不但合理的增加熔鋁爐和保溫爐爐襯的使用期、減少檢修頻次。具體運用證實，在熔鋁爐中應用5六個月后，爐壁掛式渣不顯著，基礎看不出來鋁渣腐蝕的印痕。聚磷酸鹽融合高鋁耐火澆注料的價錢要高過傳統(tǒng)式耐火澆注料許多，可是，其強勁的抗渣腐蝕、熱震可靠性、工程施工速度快等優(yōu)點在熔鋁爐和保溫爐的運用中獲得了非常好的運用實際效果。
