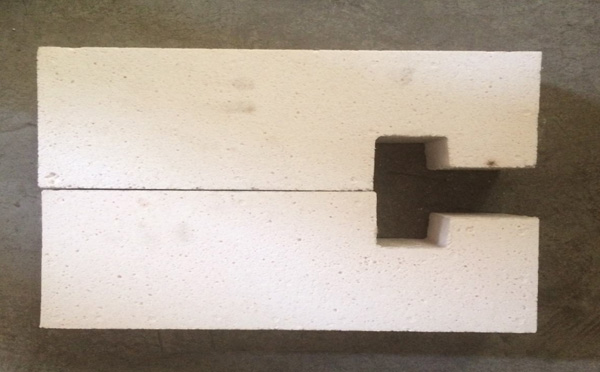

輕質(zhì)高鋁磚又叫高鋁隔熱耐火磚，它是以鋁礬土為主要原料制成的Al2O3含量不小于48%的隔熱耐火材料制品，是輕質(zhì)耐火磚的一種。輕質(zhì)高鋁磚通常分為兩類：一類是以天然鋁礬土熟料為主要原料制作的普通輕質(zhì)高鋁磚，另一類是以電熔或燒結(jié)氧化鋁為主要原料制作的優(yōu)質(zhì)輕質(zhì)高鋁磚，因其主晶相是剛玉，又叫輕質(zhì)剛玉磚。普通輕質(zhì)高鋁磚根據(jù)密度分為：1.2、1.0、0.8、0.6等。
輕質(zhì)高鋁隔熱耐火磚是以鋁礬土為主要AL2O3含量不小于48%的隔熱輕質(zhì)耐火磚。其生產(chǎn)工藝采用泡沫法，也可采用燒盡加入物法。高鋁質(zhì)隔熱輕質(zhì)耐火磚可用于砌筑隔熱層和無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，一般的高鋁質(zhì)隔熱耐火磚的表面接觸溫度不得高于1350℃。莫來(lái)石質(zhì)隔熱耐火磚可直接接觸火焰，具有耐高溫，強(qiáng)度高，節(jié)能效果顯著等特點(diǎn)。適用于熱解爐、熱風(fēng)爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內(nèi)襯。
輕質(zhì)高鋁隔熱耐火磚是目前比較理想的隔熱耐火材料之一，具有耐壓強(qiáng)度高、導(dǎo)熱系數(shù)低、保溫性能好、價(jià)格低廉等特點(diǎn)，現(xiàn)已廣泛應(yīng)用于陶瓷隧道窯、輥道窯、梭式窯、墻體窯，也用于鋼鐵行業(yè)的各種加熱爐焦化爐及其它熱工設(shè)備、熱處理內(nèi)襯材料等，具有廣闊的市場(chǎng)前景。
輕質(zhì)高鋁磚又稱輕質(zhì)高鋁隔熱耐火磚。氧化鋁含量在48%以上、主要由莫來(lái)石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。榮盛耐材生產(chǎn)的輕質(zhì)高鋁隔熱耐火磚體積密度0.4——1.35g/cm3。氣孔率66%——73%，耐壓強(qiáng)度1——8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300——1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。
輕質(zhì)隔熱耐火磚系內(nèi)部為多孔結(jié)構(gòu)具有絕熱性能的定形塊狀隔熱耐火磚，其中以磚形制品的生產(chǎn)和應(yīng)用最為廣泛，故又稱為輕質(zhì)隔熱耐火磚。輕質(zhì)隔熱耐火磚通常按其材質(zhì)或制造所用原料進(jìn)行分類和命名。例如，以粘土、硅質(zhì)和高鋁質(zhì)等原料制造的輕質(zhì)耐火磚分別稱為輕質(zhì)粘土磚、輕質(zhì)硅磚和輕質(zhì)高鋁磚等。下面列出了按制造輕質(zhì)耐火磚所用的原料和成分列出了輕質(zhì)隔熱耐火磚的種類和特點(diǎn)。
輕質(zhì)保溫磚的生產(chǎn)方法一般有下述幾種：
①直接從天然多孔輕質(zhì)原巖切割成磚塊；
②以天然或人造多孔輕質(zhì)材料為原料制磚；
③在泥料中加入易燒掉的可燃物，如鋸末、炭化稻殼、聚苯乙烯輕球；或 加入升華物質(zhì)，如萘，燒盡、揮發(fā)后形成多孔結(jié)構(gòu)；
④在泥料中加入發(fā)泡劑，如松香皂，燒成后獲得多孔結(jié)構(gòu)；
⑤在泥料中加入碳酸鹽、鋁粉和鹽酸，借助化學(xué)反應(yīng)放出氣體而形成多孔結(jié)構(gòu)。一般來(lái)說(shuō)，采用第②～④種方法較多。
一、輕質(zhì)高鋁磚特性
1、熱震穩(wěn)定性好。
2、體積密度小，保溫隔熱效果好。
3、高溫性能穩(wěn)定。
4、節(jié)能效果好。
二、輕質(zhì)高鋁磚用途：主要用于砌筑隔熱層和無(wú)強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位，使用溫度在1000～1500℃之間的加熱爐焦化爐及其它熱工設(shè)備、熱處理內(nèi)襯材料，如與熔融物接觸，表面接觸溫度不可高于1350℃。
三、輕質(zhì)高鋁磚制作過(guò)程
輕質(zhì)高鋁磚一般采用高鋁礬土熟料為主要原料，添加少量粘土及結(jié)合劑，按照一定比例的配比，經(jīng)混煉后用泡沫法或氣體發(fā)生法以泥漿形式對(duì)輕質(zhì)高鋁泥漿進(jìn)行澆注、成型，經(jīng)干燥后脫模由高溫?zé)贫伞?/span>
輕質(zhì)高鋁磚制作過(guò)程中重要的環(huán)節(jié)是配料與發(fā)泡，首先要按照設(shè)計(jì)好的配方控制原料的配比，其次在發(fā)泡過(guò)程中要注意發(fā)泡技術(shù)，使發(fā)泡氣孔均勻，便于輕質(zhì)高鋁磚制成后的使用。
四、輕質(zhì)高鋁磚使用注意事項(xiàng)
1、輕質(zhì)高鋁磚一般作為保溫磚使用，不與熔渣或熔融物直接接觸。優(yōu)質(zhì)輕質(zhì)高鋁磚可與熔融物接觸，溫度不超過(guò)1350℃。具體輕質(zhì)高鋁磚使用方法請(qǐng)根據(jù)技術(shù)設(shè)計(jì)要求規(guī)定。
2、輕質(zhì)高鋁磚受壓強(qiáng)度較差，因而不能收到較強(qiáng)的壓力，避免磚體開(kāi)裂。
3、砌筑輕質(zhì)高鋁磚時(shí)，配輕質(zhì)泥漿使用。
4、存放時(shí)，做好防潮防水處理。
輕質(zhì)高鋁磚理化指標(biāo)：
|
名稱 |
輕質(zhì)高鋁質(zhì) |
|
|
LG-0.6 |
LG-0.8 |
LG-1.0 |
|
體積密度(g/cm3) |
0.6 |
0.8 |
1 |
|
常溫耐壓強(qiáng)度（MPa）≥ |
1.96 |
2.94 |
4 |
|
重?zé)€變化 1300℃×12h（％）≤ |
1350 |
1400 |
1450 |
|
|
0.5 |
0.5 |
0.5 |
|
導(dǎo)熱系數(shù) 平均溫度350±25℃（w/k·m） |
0.25 |
0.32 |
0.45 |
|
0.1MPa荷重軟化開(kāi)始溫度（℃）≥ |
1300 |
1350 |
1380 |
|
Al2o3(%)≥ |
50 |
52 |
52 |
|
Fe2o3(%)≤ |
1.8 |
1.6 |
1.5 |
|
最高使用溫度（℃） |
1300 |
1350 |
1380 |
