耐火磚尺寸是表示耐火磚的長、寬、高的數值，一般以mm表示。耐火磚尺寸有哪些?耐火磚尺寸根據砌筑原則，有通用耐火磚尺寸和異形定制耐火磚，耐火磚生產廠家可根據客戶需求定制耐火磚的尺寸，今天我們就說下通用耐火磚尺寸。工業窯爐的種類繁多，其爐型結構形式復雜。不同高溫窯爐對耐火磚制品有不同的要求，尤其是規格尺寸和種類。因此同一個窯爐因使用部位不同對耐火磚制品的要求各不相同。
一、耐火磚磚號及代號命名方法
磚號中T表示通用磚的“通”字漢語拼音的第一個大寫字母。T字后的z、c、s、k及j分別表示直形磚、側楔形磚、豎楔形磚、寬楔形磚及拱腳磚的“直”、“側”、“豎”、“寬”及“腳”字漢語拼音的第一個小寫字母。短橫線后為順序號。
代號中Z、C、S、K及J分別表示直形磚、側楔形磚、豎楔形磚、寬楔形磚及拱腳形磚的“直”、“側”、“豎”、“寬”及“腳”字的漢語拼音的第一個大寫字母。直形磚字母后為磚長a的百位及十位數字，接著為磚厚c的十位數字。楔形磚字母后為大小頭距離"的百位及十位數字，接著為大頭尺寸a及小頭尺寸a1的十位以上的數字。數字末的k表示錯縫寬磚“寬”字漢語拼音的第一個小寫字母。拱腳磚字母后為斜面長L的百位及十位數字，接著為傾斜角α的十位數字。
標準耐火磚共有6種，其中直型耐火磚有兩種（T-3，T-6），厚楔形耐火磚兩種（T-19，T-22），側厚楔形耐火磚兩種（T-38，T-41）。
（1）直型耐火磚。

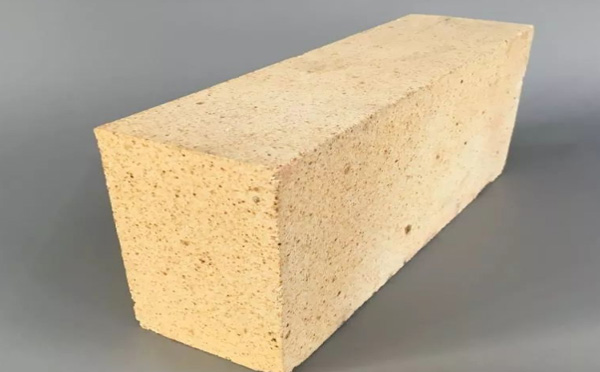

直型磚中T-3磚是和私用最廣泛的一種耐火磚，幾乎每一種窯爐都要用到，其形狀和尺寸如下：
T-3磚的體積約為1690cm3。其外形尺寸是固定的,而材質不是固定的。根據其材質的不同可以分為粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚,高鋁質耐火磚的型號是(LZ)-65,(LZ)-55,(LZ)-48等幾種。
T-3磚的特點是:①適應性強。T-3磚能夠適應各種窯爐,各種不同形式的砌筑。②重量適當。粘土質T3磚每塊重約3.5kg;半硅質T-3磚每塊重約3.4kg;硅質T-3磚每塊重約3.2kg。這種重量對于筑爐操作比較適當。③體積適宜。T3磚的外形尺寸是230×113×65mm,這種體積便于砌筑。
T-3磚的不足之處是:T-3磚由于使用廣泛,在一些窯爐的砌筑中要常與紅磚墻拉固,T3磚厚65mm,再加上2~3個mm的灰縫,厚度為67~68mm。而紅磚厚度為53mm,再加上5~8mmn的灰縫,實際厚度58~61mm。在工業鍋爐的砌筑中,每隔幾層要求T-3磚與紅磚相互咬合,加強它們之間的強度,由于兩種磚厚度不同,不在同一平面上,咬合情況不好。
T-6磚的使用沒有T-3磚廣泛。T-6磚的體積約為2000m3,其三視圖與實物立體圖如下：
T-6根據其材質的不同可以分為粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚,高鋁質耐火磚的型號是(LZ)-65,(LZ)-55,(LZ)-48等幾種。
（2）厚楔形耐火磚
厚楔形磚中T-19是使用比較廣泛的一種磚型。體積密度為1560cm3。T-19磚的三視圖與實物立體圖如下：
根據其材質的不同T-19磚可以分為粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚。其中高鋁磚的型號有(LZ)-65,(LZ)-55,(LZ)-48等幾種。

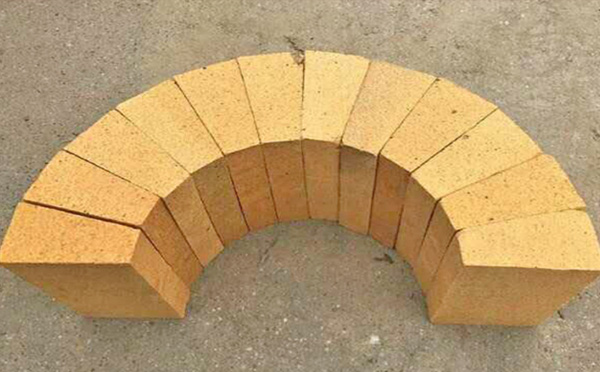

T-9磚在工業窯爐中主要使用在爐門、拱等處。在砌筑拱和爐門時,T-19磚常與T-20,T-3以及拱角磚T52(或T51,T-53等)配合使用。使用T-19磚的優點是T-19磚與T-20,T-3,T-52砌筑的拱十分堅固、美觀、耐用。
T-22磚的體積約為1845cm3。T-22磚的三視圖和實物立體圖如下。
根據其材質的不同T-22耐火磚可以分為粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚,高鋁質耐火磚的型號是(LZ)-65,(LZ)-55,(LZ)-48等幾種。
T-22磚在工業窯爐中主要用于砌筑拱。T-22在筑拱時常與T23以及拱角磚T-50配合使用,使用T-22砌筑的優點與T-19磚相同。
（3）側厚楔形磚
側厚楔形磚中的T38磚使用比較廣泛。T38磚的體積約為1560cm3。T-38磚的三視圖和實物立體圖如下：
根據其材質的不同粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚。其中高鋁磚的型號有(LZ)-65,(LZ)-55,(LZ)-48等幾種。
T—38磚在工業窯爐中主要用于砌筑拱、爐門等。T-38磚在砌筑拱、爐門等時常與T-39磚,T-3磚以及拱角磚T-61或T-62,T-63等配合使用。使用T-38磚的優點是T-38磚與T-39,T-61砌的爐門或拱十分堅固、美觀、耐用。
T38磚與T-19磚不同,T-19磚高而窄,T38磚寬而長，由于這二種磚的尺寸不同,所以使用的部位也不同,一般工業鍋爐中大多使用T-38磚。
根據其材質的不同T-41磚可以可以分為粘土磚、半硅磚、高鋁磚、硅磚、輕質粘土磚,高鋁質耐火磚的型號是(LZ)-65,(LZ)-55,(LZ)-48等幾種。
T-41磚在工業窯爐中主要是砌筑拱。T-41磚在砌筑拱時常與T-42以及供角磚T-60配合使用，也可與T-40以及拱角磚T-58，T-59配合使用。使用T-41磚砌筑的優點與T-38磚相同。
耐火磚根據尺寸規格分為通用耐火磚和異形耐火磚，通用耐火磚是指在窯爐任何部位都可以配合其他尺寸規格的耐火磚完成窯爐內襯的砌筑，那么通用耐火磚尺寸是多少?狹義的講，通用耐火磚指的是工業窯爐熱工設備的直墻砌筑和輻射形砌筑所用的直形耐火磚，常見通用直形耐火磚規格有T3、G1、G2、G3、G4、G5、G6等規格耐火磚，尺寸分別為：230*114*65mm、230×150×75mm、345×150×75mm、230×150/135×75mm、345×150/130×75mm、230×150/120×75mm、345×150/110×75mm。
從廣義方面講，通用耐火磚還包含了楔形耐火磚和部分異形耐火磚的通用，楔形耐火磚是至少有兩個端面、側面或大面為對稱梯形的六面耐火磚體;常見通用楔形耐火磚規格有：Tc21、Tc22、Tc23、Tc24、Tc25、Tc26、Tc27、Tc28、Tc29、Tc30等規格耐火磚;尺寸分別為：114×65/35×230mm、114×65/45×230mm、114×65/55×230mm、114×55/45×230mm、114×75/45×230mm、114×75/55×230mm、114×75/65×230mm、114×70/60×230mm、114×85/55×230mm、114×80/50×230mm。
這里說的部分異形耐火磚指的是砌筑工業窯爐所用的通用拱腳磚，它是一種小于半圓的推力拱頂砌體兩側的受力支撐磚;常見通用拱腳磚規格有：TJ-91，60°拱腳磚、TJ-92，30°拱腳磚、TJ-93，45°拱腳磚、Tj-94，60°拱腳磚、TJ-95，30°拱腳磚、TJ-96，45°拱腳磚，尺寸為132×114×230×33mm、199×114×230×84mm、199×114×230×36mm、266×230×114×67mm、199×345×73×49mm、266×345×73×54mm。
